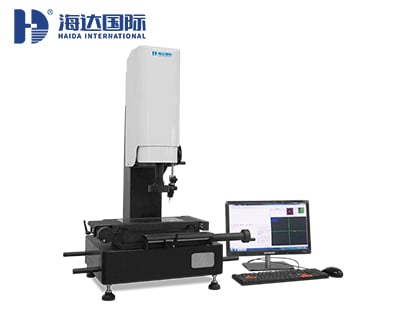

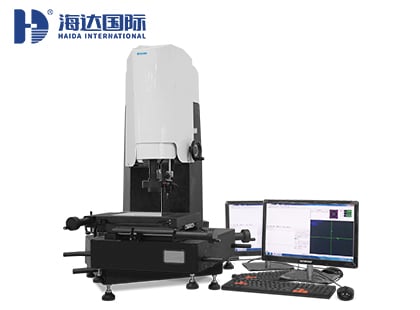

    手動影像測量儀

  • 產品型號：
    HD-U4030
  • 生產研銷：
    廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
  • 產品品牌：
    海達儀器
  • 出貨周期：
    7~15天
  • 咨詢熱線：
    陳經理 13544641555（微信同號）
    • 點擊查看價格，咨詢在線客服
  • 產品性能介紹
    • Product detail parameters

一、手動影像測量儀產品簡介

1、2.5次元手動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行幾何運算，完成各種數據量測工作。適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發。


二、手動影像測量儀技術參數

1、行程:400x300x200mm
2、大理石立柱。
3、1/3"750 線高清彩色相機
4、分辨率 0.5um 玻璃光柵尺。
5、0.7-4.5X 手動變倍鏡頭。
6、源興手動測量軟件。
7、4 環 8 區上光源。
8、V 型交叉導軌及光桿傳動


三、手動影像測量儀環境要求

1、工作溫度：18℃～22℃(可保證精度)。

2、工作電壓：220 V ± 10%。

3、用電設備要求接地可靠：接地電阻小于4歐姆。
