產品型號：
HD-A840
-
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
-
產品品牌：
海達儀器
-
出貨周期：
7~15天
-
咨詢熱線：
陳經理 13544641555（微信同號）
點擊查看價格，咨詢在線客服

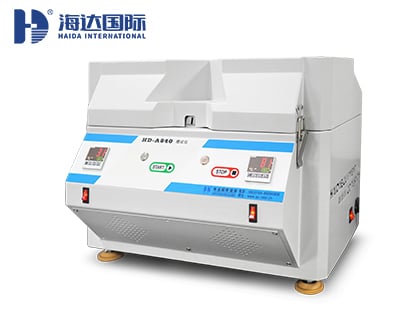

槽紋儀
- 產品性能介紹 Product detail parameters
一、槽紋儀 產品功能
海達儀器HD-A840 槽紋儀又叫起楞器，適用于瓦楞芯紙進行瓦楞平壓(CMT)和瓦楞豎壓(CCT)測試時制備樣品，用以壓制標準瓦楞波形(即瓦楞芯紙實驗室起楞)。瓦楞芯紙起楞后配合壓縮試驗儀可測定瓦楞芯原紙的平壓強度(CMT)和豎壓強度(CCT)，屬專用、標準的試樣制備器具。

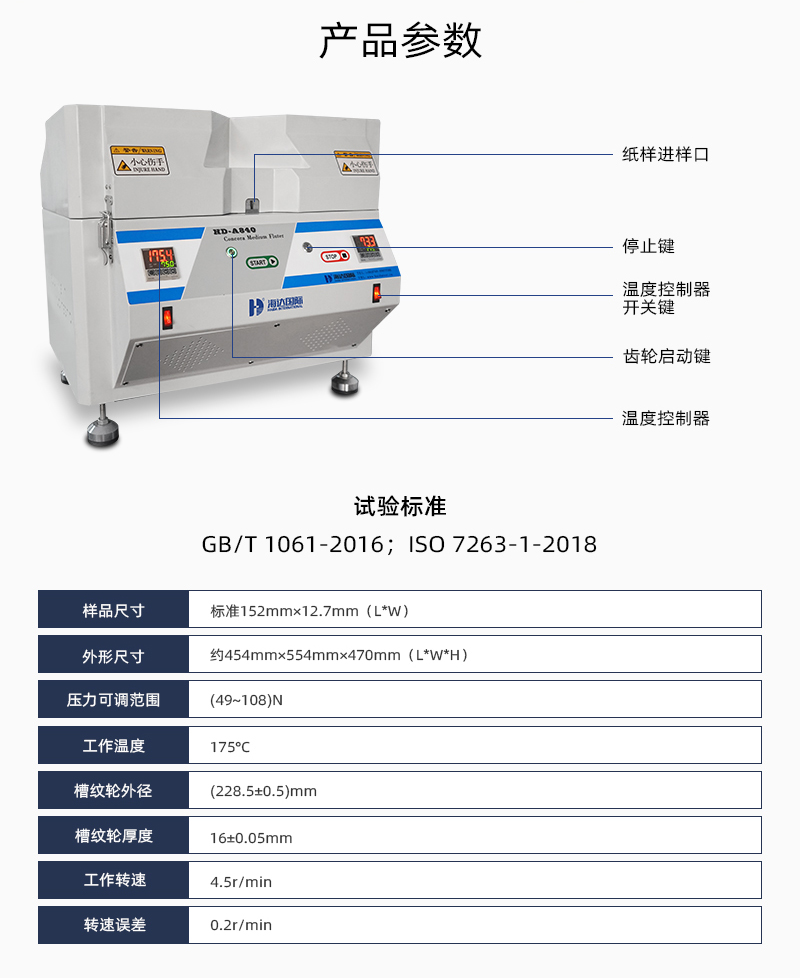

二、槽紋儀 主要技術參數
|
指標 |
參數 |
|
工作轉速 |
4.5r/min |
|
轉速誤差 |
0.2r/min |
|
工作溫度可調范圍 |
(室溫～200) °C |
|
標準工作溫度 |
175°C |
|
溫度顯示分辨率 |
1°C |
|
溫度示值誤差 |
±1% |
|
工作壓力可調范圍 |
(49~108)N |
|
彈簧張力 |
100N（可調） |
|
槽紋輪外徑 |
(228.5±0.5)mm |
|
槽紋輪厚度 |
16±0.05mm |
|
齒數 |
84個 |
|
齒形 |
A型 |
|
上牙半徑 |
(1.5±0.1)mm |
|
下牙半徑 |
(2.0±0.1)mm |
|
牙深 |
(4.75±0.05)mm |
|
試樣 |
適用于瓦楞芯原紙 |
|
測試樣品尺寸 |
標準152mm×12.7mm（L*W） |
|
儀器外形尺寸 |
約454mm×554mm×470mm（L*W*H） |
|
重 量 |
約60kg |
|
電 源 |
1∮ AC220V |
|
整機功率 |
約1.8kW |
|
主要測試項目 |
瓦楞芯原紙進行平壓(CMT)和瓦楞豎壓(CCT)測試時制備樣品 |
三、槽紋儀 操作原理
測試前設定好試驗溫度，槽紋輪加熱到設定溫度后啟動儀器，沿著試樣入口放入瓦楞芯原紙，瓦楞芯原紙經過槽紋輪后壓制出標準瓦楞波形，配合瓦楞平壓(CMT)和瓦楞豎壓(CCT)夾具制作出標準的試樣。
四、槽紋儀 試驗標準
GB/T 1061-2016；ISO 7263-1-2018

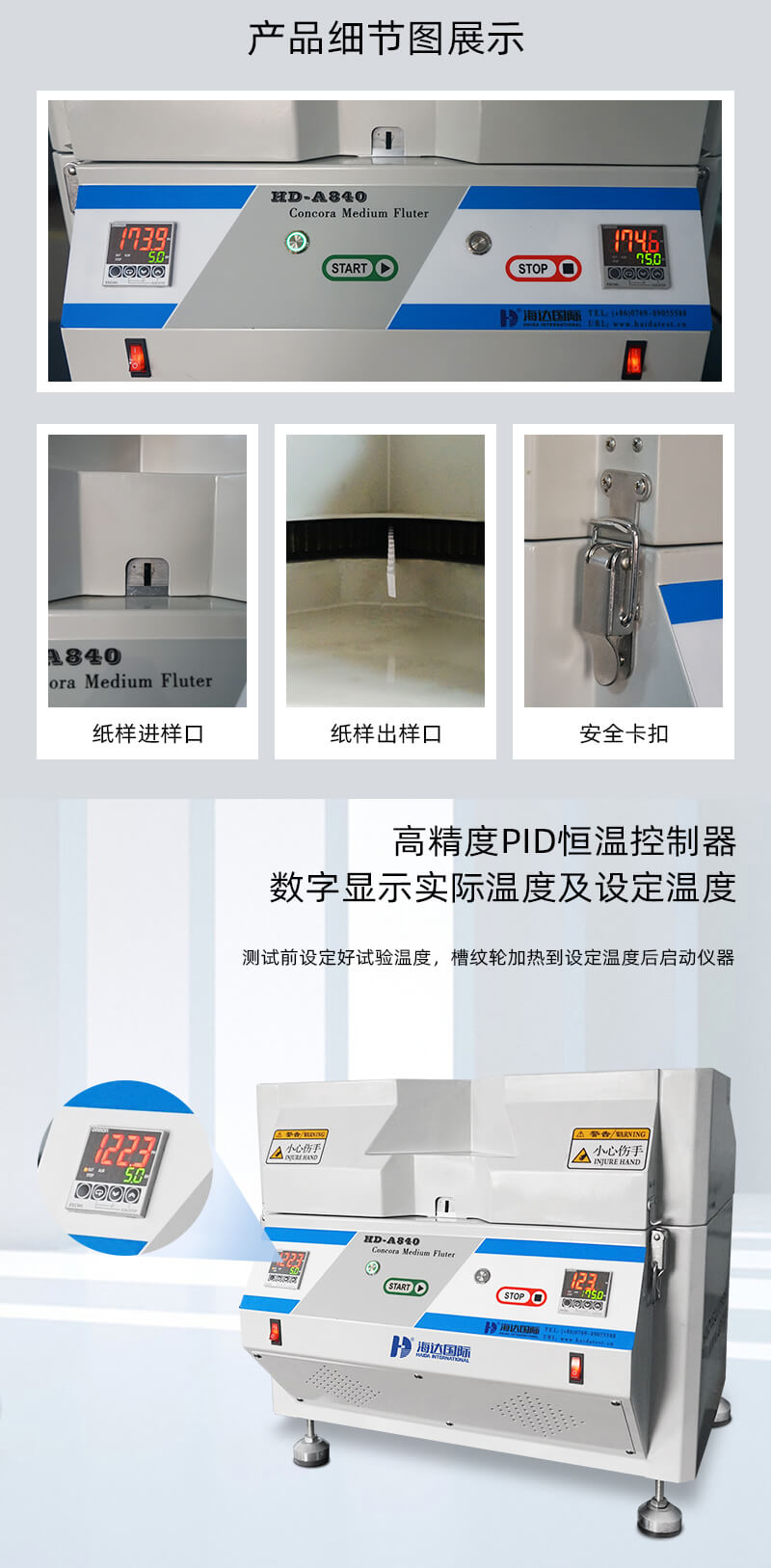

五、槽紋儀 產品特點
（一）硬件特點
1.海達儀器HD-A840 槽紋儀機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；
2.精加工S136槽紋輪，導熱性好、精度高、耐磨；
3.儀器響應速度快，轉動誤差小；
4.槽紋輪與頂蓋設有防燙隔熱裝置，防止操作人員誤觸燙傷。
（二）軟件特點
1.采用高精度PID恒溫控制器，數字顯示實際溫度及設定溫度，超溫安全保護裝置；
2.繼電器控制系統，操作便捷；
3.漏電保護設計，保證操作安全。
